Сделай сам регулятор

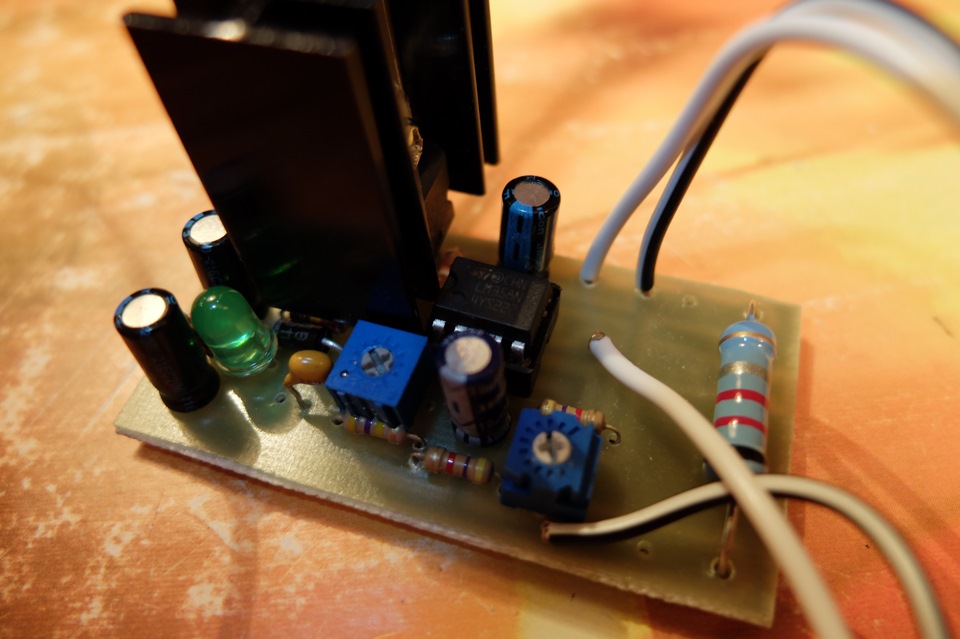

Указанные на принципиальной электрической схеме диоды можно заменить на менее мощные, например, КД102Б или КД105Б. Тиристоры - с обрат-ным напряжением не менее 300 В, скажем, КУ202Н или КУ202Л. А если предполагается использовать ТРН с нагрузкой, не превышающей 350 Вт, то можно применить и КУ201Л. Неоновая лампа HL1 типа ТН-0,2. Пре-дохранители выбираются из расчета на работу устройства с максимальным по-треблением тока. Налаживать ТРН лучше на временной монтажной плате. Вместо 390-килоомных R2 и R5 вначале впаять 1-килоомные ре-зисторы. Затем, уменьшая сопротивление R4 и R3, добиться минимального падения напряжения на VS1, VS2, резисторы R2,R5 ограничивают ток управления тиристоров. Подбираются они при максимальной мощности в нагрузке. Даже при налаживании не допускается увеличивать ток управления тиристором более 100 мА. После окончания регулировки все эле-менты принципиальной электрической схемы переносятся на печатную плату размерами 100x50x2,5 мм из односторонне фольгированного стеклотекстолита.
