Евроаварийка 2114

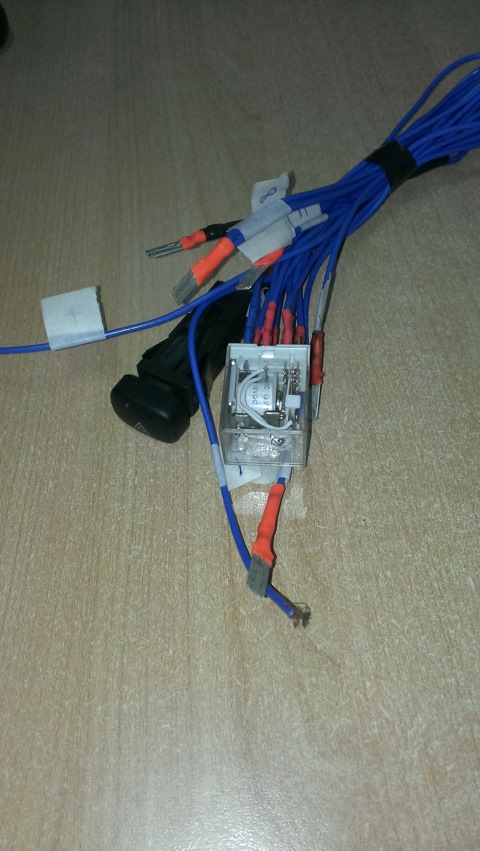

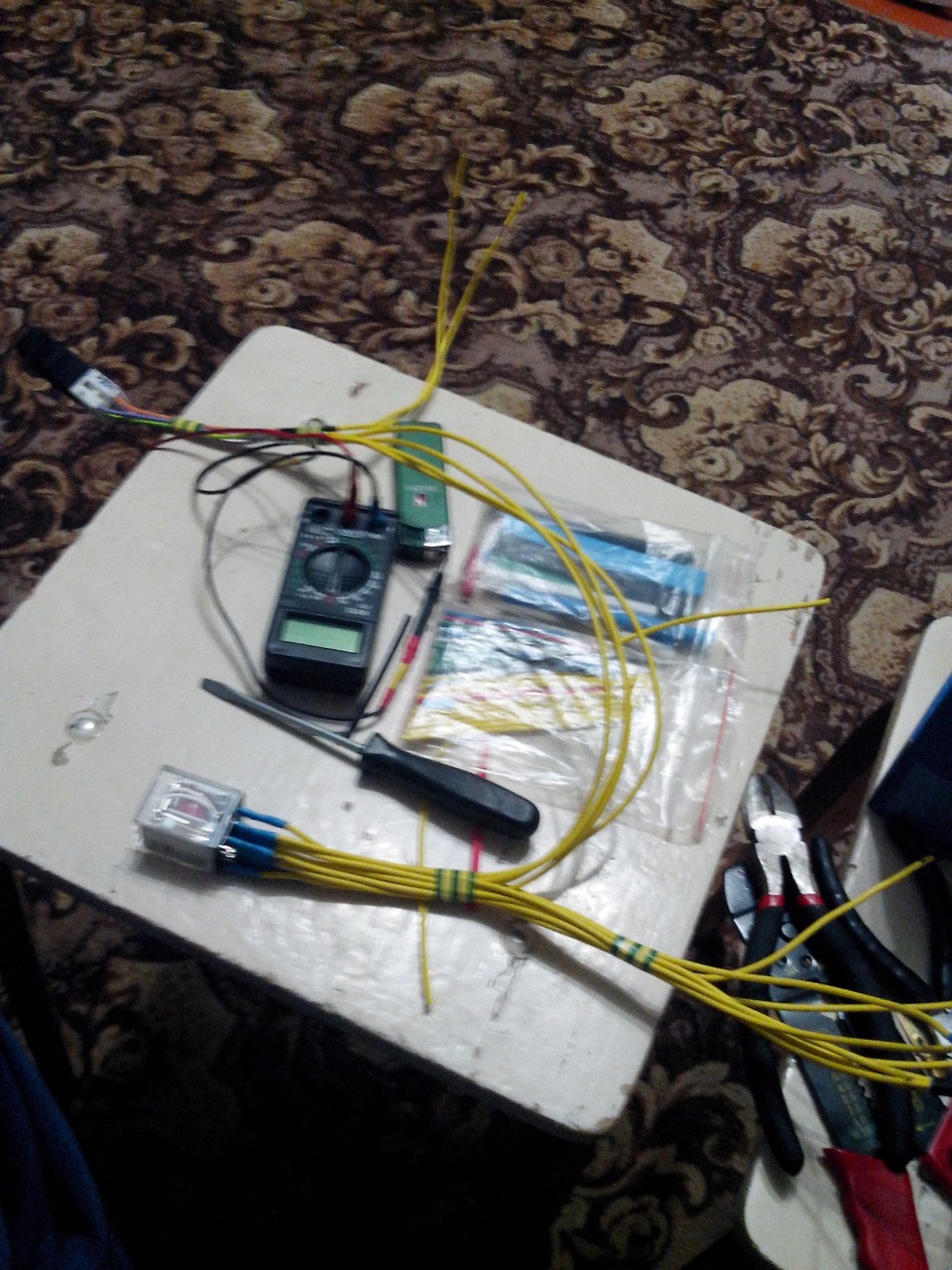

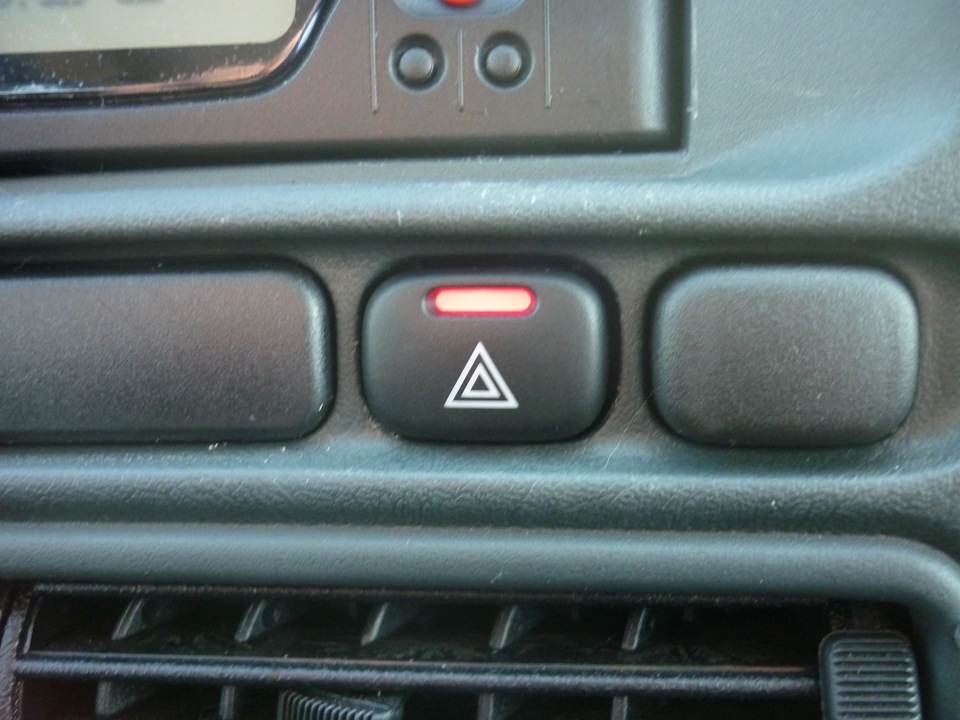

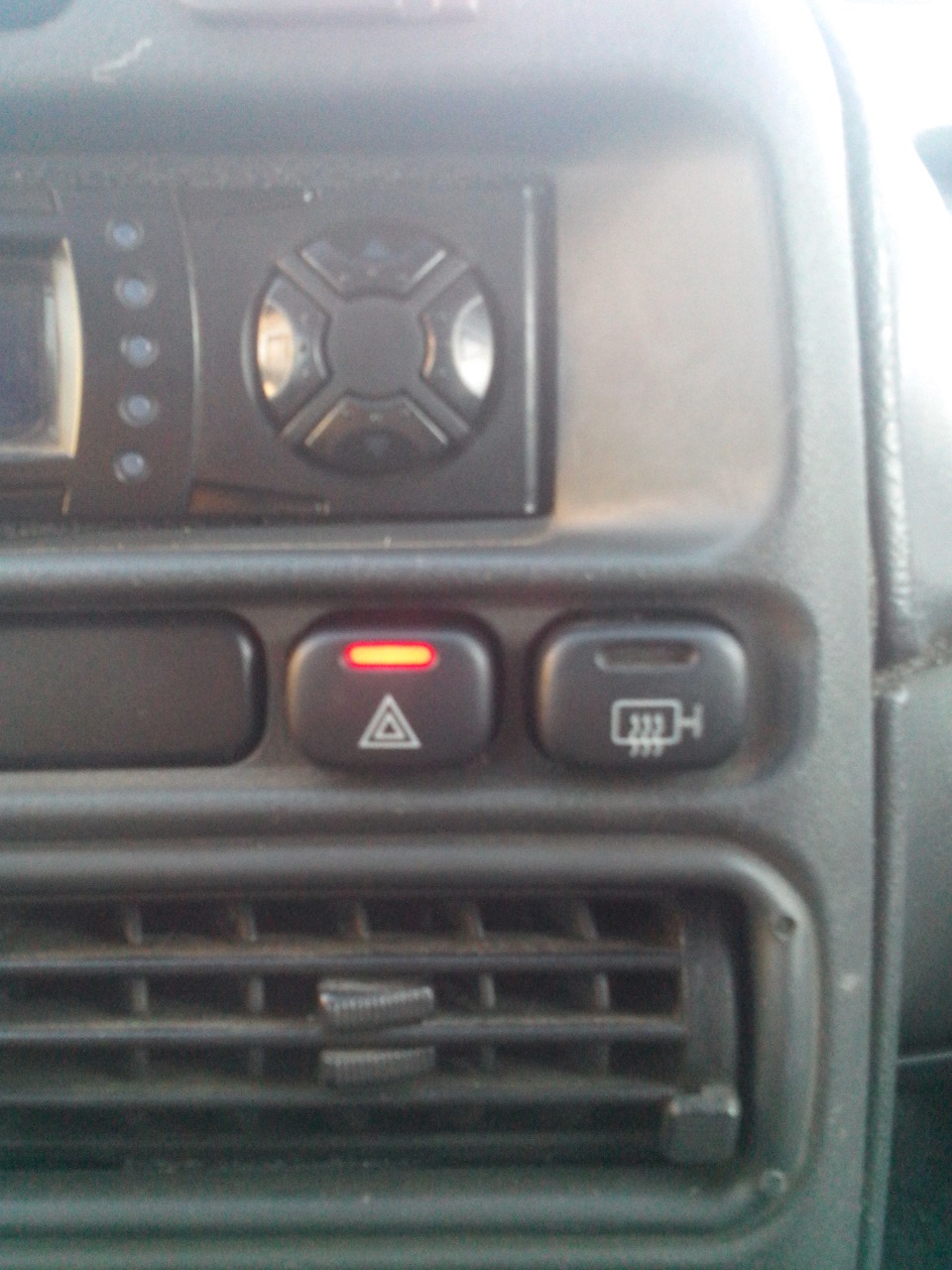

Вывод "7" соединяем с выводом "1" кнопки, "B" на подсветку, масса "А "С" В колодке старого разъема аварийки перемыкаем выводы "8" и "4 таким образом у нас получается что поворотки будут работать всегда независимо от зажигания, это побочный эффект данного подключения. Туда можно будет установить доп реле чтобы разрывало эту цепь например при вытаскивании ключа из замка зажигания, либо при постановке на охрану сигнализацией. Т.к. ответной части к старому круглому разъему аварийки не существует, то решено было использовать 6-контактную колодку маму и папу. Выщелкиваем все провода из круглого разъема, вставляем их в 6-конактную колодку. Диоды под термоусадкой Два провода повороток я соединил через одиночную колодку, к сожалению в автомагазине не было одиночной колодки "папа поэтому временно замотал изолентой. Кнопка Все установлено Кнопка моргает.
